在当今数字化、智能化的时代，电气设计在工业、交通、能源等领域的重要性愈发显著。随着人们对产品的便利性和效率的需求不断增加，电气设计需要不断创新，以适应不断变化的需求。良好的电气设计可以提高能源利用效率，降低能源浪费，减少对环境的影响，同时提升系统的安全性和可靠性。
如何能够快速、高质量的完成电气系统设计也成为行业的巨大挑战。本文着重介绍如何基于达索系统3DEXPERIENCE平台实现端到端的电气设计流程，助力用户实现快速、高质量的电气系统设计。
01
概述
达索系统3DEXPERIENCE平台提供了系统原理图设计师（Systems Schematic Designer）和电气三维系统设计师（Electrical 3D Systems Designer）两个应用角色来帮助客户快速准确的进行电气设计。系统原理图工程师可通过逻辑元器件库快速实现电气系统逻辑原理图的设计。电气三维系统设计师可基于电气系统逻辑原理图便捷高效的布放设备，敷设电缆通道，定义电缆路径以及托架，并且可以实现逻辑驱动物理，保证逻辑原理设计与三维电气设计的一致性。

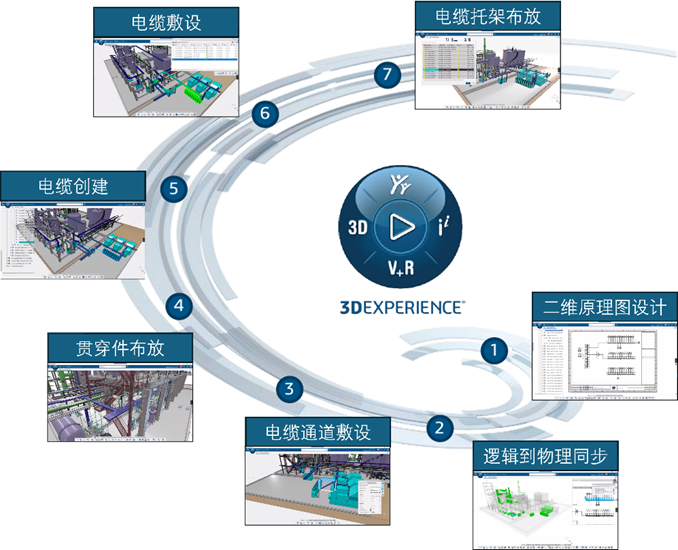

图1. 电气设计流程
02
二维原理图设计

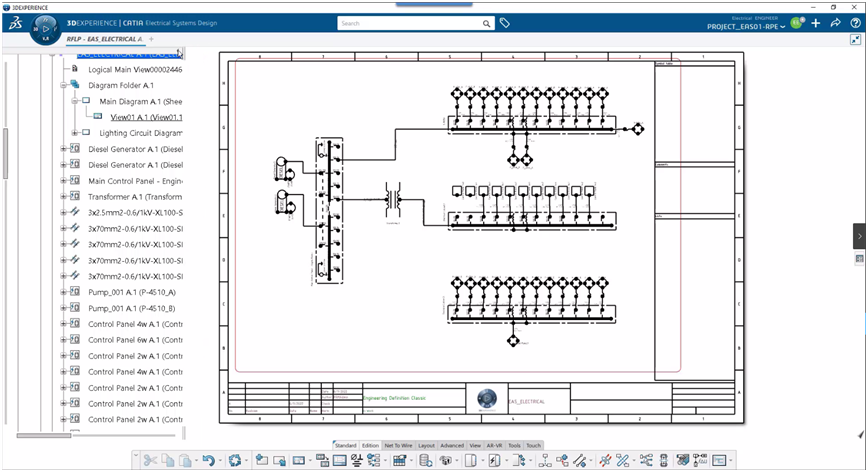

电气原理图设计工程师可调用系统配置的设计资源库，可快速进行元器件件布放以及电缆连接，也可通过复制原理图中已有的元器件或者电缆完成电气原理图的设计。同样，设计工程师可基于系统内置的B.I.智能检查工具，检查原理图系统连通性以及二维与三维的空间分配关联性，保证原理图设计质量。以下视频演示达索系统3DEXPERIENCE平台中的电气原理图设计流程：
业务价值：
统一的企业电气元器件库
统一的电气原理图设计环境
设计知识规则检查及自动化
二维原理设计定义同步三维空间位置信息
03
逻辑到物理同步

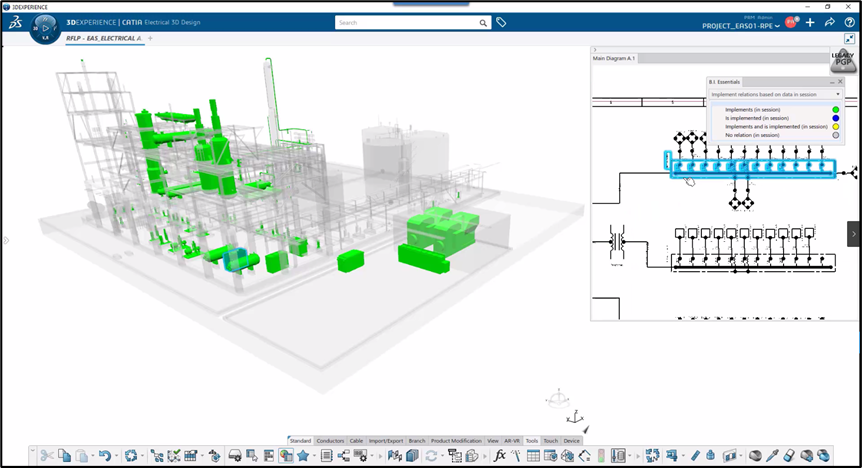

电气三维设计工程师可通过将二维原理图打开至三维窗口，基于二维原理图布放设备，也可基于二维原理图中定义的设备空间位置自动同步布放设备。依此保证三维电气设计与二维原理图一一匹配关联。以下视频演示达索系统3DEXPERIENCE平台中电气三维设计逻辑到物理同步流程：
业务价值：
基于二维原理图同步三维设计
统一的电气逻辑原理设计和电气三维设计环境
提高设计质量，逻辑和物理完全一致的电气系统
04
电缆通道敷设
电气三维设计工程师可基于配置好的电缆通道规格，使用沉浸式的设计模式，快速实现设备之间的电缆通道的布设，同时可使用智能分析工具检查网路的一致性及完整性。以下视频演示达索系统3DEXPERIENCE平台中电缆通道布设流程：
业务价值：
沉浸式设计模式提高设计效率
智能分析工具保证电缆通道网络的一致性
05
贯穿件布放
电气三维设计工程师基于配置好的贯穿件库，快速布放贯穿件至电缆通道上，同时电气三维设计工程师可定义贯穿对象的状态，控制电缆填充率。同时连接检查工具检查连接状态。以下视频演示达索系统3DEXPERIENCE平台中贯穿件布放流程：
06
电缆创建

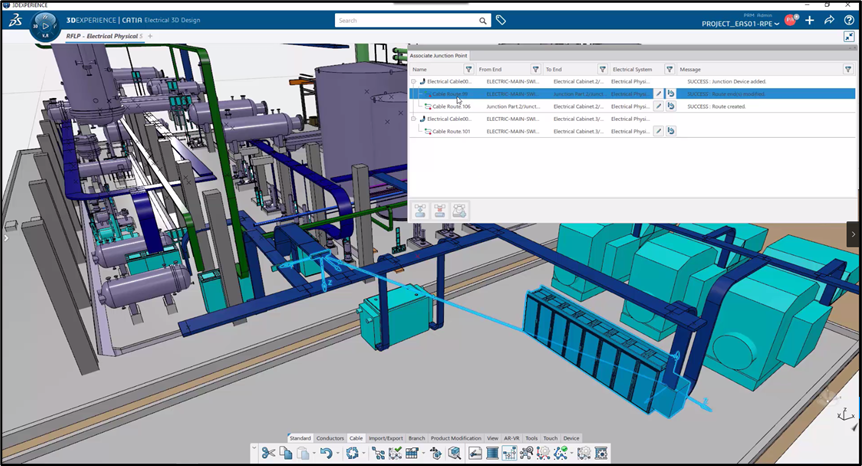

图6. PLM电缆创建
电气三维设计工程师基于逻辑同步物理，可将二维逻辑原理图中定义的电缆生成三维的电缆数据。针对于电缆通过多个区域，可在这些电缆通道上添加连接端口用以划分电缆的多个分区布线。以下视频演示达索系统3DEXPERIENCE平台中电缆创建流程：
07
电缆敷设

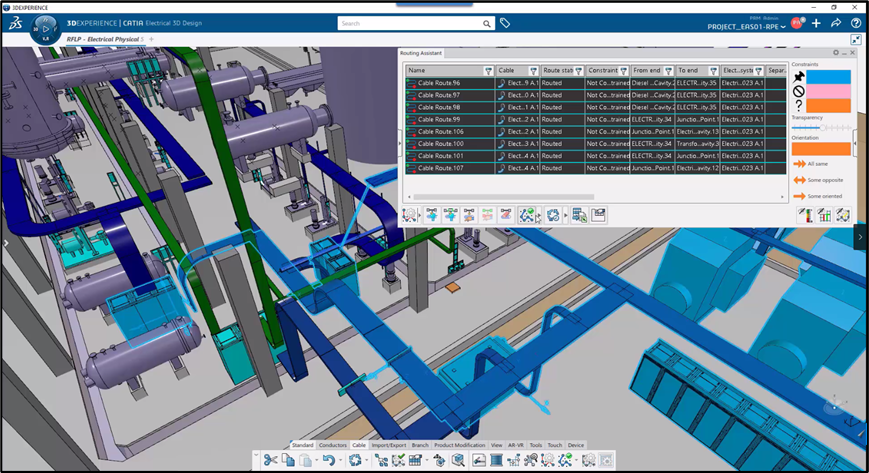

图7. PLM电缆敷设

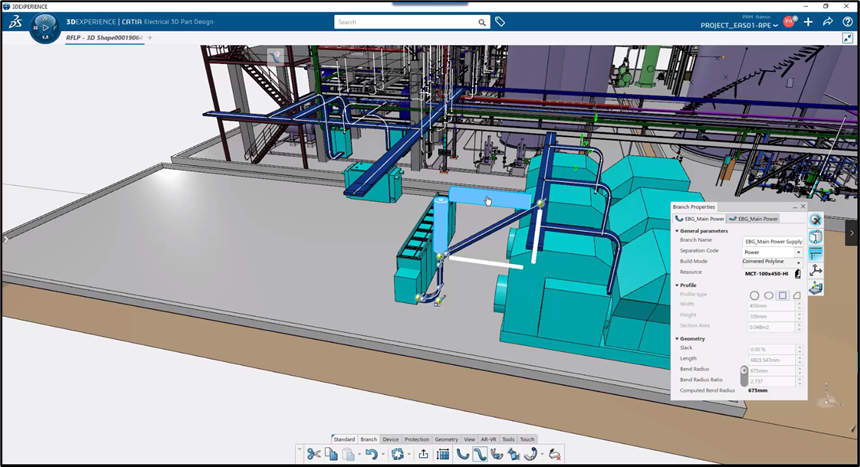

电气三维设计工程师可以基于电缆通道中设置的隔离代码自动敷设电缆，也可以基于手动模式指定电缆敷设路径，同时也可以基于填充率约束电缆敷设路径。以下视频演示达索系统3DEXPERIENCE平台中电缆敷设流程：
08
电缆托架布设

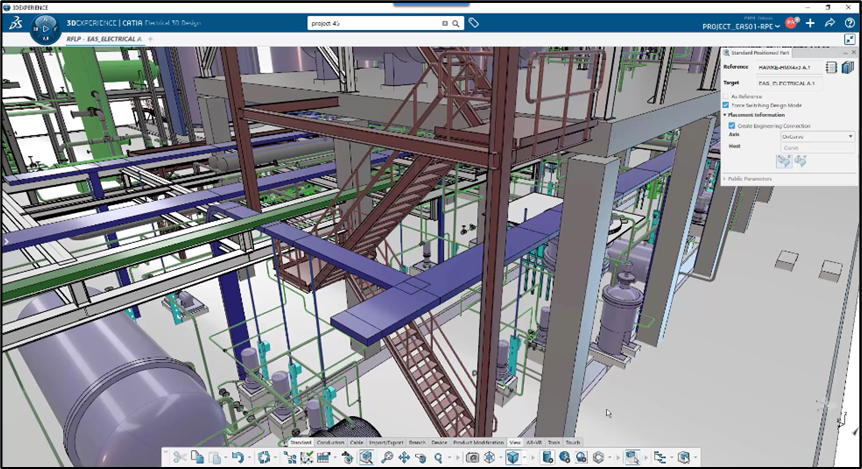

图8. 电缆托架布设

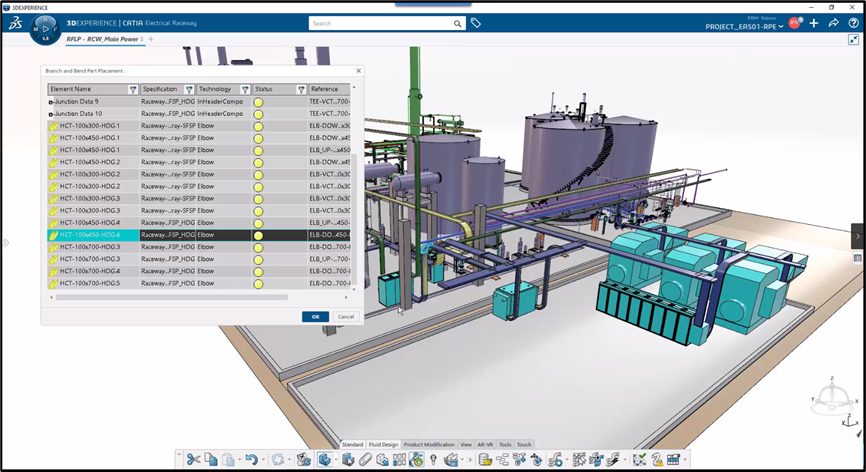

电气三维设计工程师可基于规格驱动自动布放电缆托架，也可手动选择布放，同时可考虑项目或者公司标准。详细生产的图纸和报表可基于三维设计输出。以下视频演示达索系统3DEXPERIENCE平台中电缆托架布放流程：

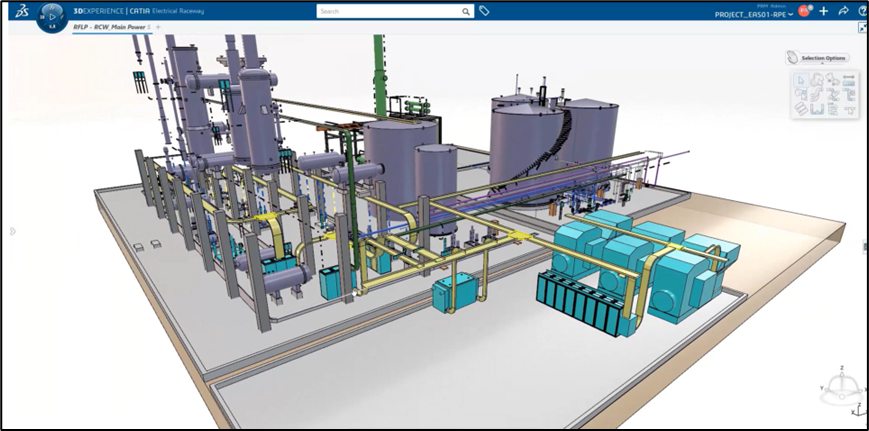

图9. 厂房电气设计最终效果
09
总结
以上详细介绍了达索系统3DEXPERIENCE平台端到端的电气设计流程，达索系统3DEXPERIENCE平台不仅为用户提供了高效、便捷的电气设计能力，让用户能够进行复杂的电气原理图设计、电气三维设计。同时，平台提供灵活的配置功能包括资源库、设计规则、出图规则等，满足企业个性化需求定制。
