基于达索系统3DEXPERIENCE平台厂房电气设计端到端解决方案概览
目前,许多商用车制造企业在研发端,引入CAD 及PDM / PLM系统,生产制造端采用高度自动化、智能化的生产线。然而,在工艺规划环节仍存在依赖个人经验,使用传统办公软件如AutoCAD、Excel辅助的情况,导致工艺规划与设计研发和生产制造之间的脱节,数据无法高效且准确地传递,形成信息孤岛。最终导致工艺规划时未充分考虑产品可制造性的问题,使得在试制或批量生产阶段才发现设计问题,反复变更,延长产品交付周期,造成成本浪费。同时,工艺规划过程中积累的经验,难以在企业内部共享。
达索系统3DEXPERIENCE平台(后文简称“达索系统3D体验平台”),是达索系统研发的一款强大创新平台,让企业能够通过他们的价值网络,以社交方式探索各种可能。从概念设计、工程设计、生产制造直至售后服务,该平台打破组织信息孤岛,帮助所有参与方在整个设计研发中共享单一数据源并更有效地开展协作,为企业创造价值提供了综合且全面的方法。
图1. 达索系统3D体验平台
达索系统3D体验平台 DELMIA是一款强大的数字化制造和生产运营管理软件,提供了从数字化工艺规划、工艺仿真、生产排产、供应链及售后管理端到端完整的解决方案。

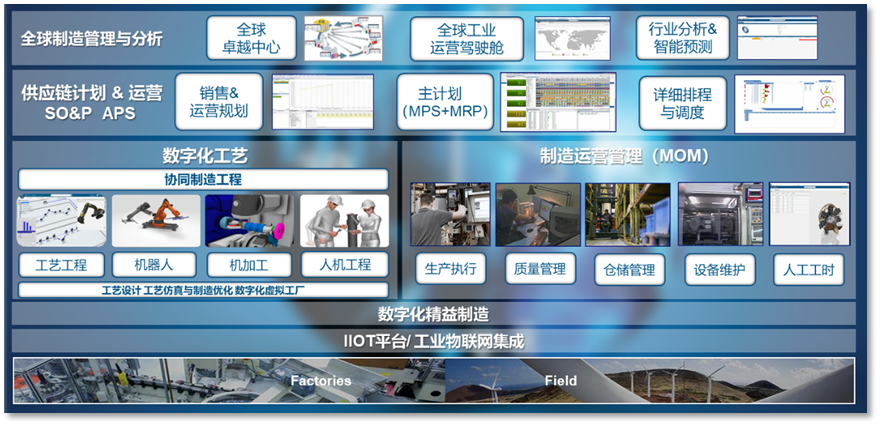

图2 .DELMIA数字化制造版图
介绍
01
PLM整体规划

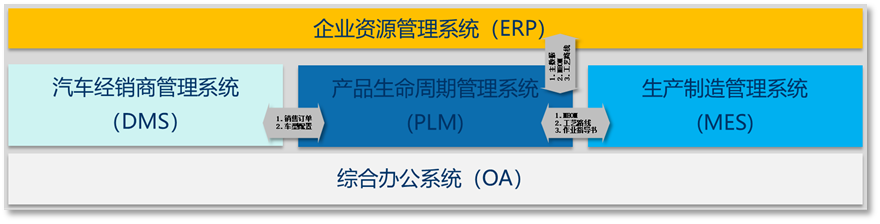

以达索系统数字化研发平台为基础,统一管理市场需求信息、研发及技改项目、整车产品设计研发信息、CAE仿真信息、数字化工艺规划信息、文档信息等,实现工程设计、工艺规划、生产、质量等部门之间高效协同管理。同时,与企业资源规划系统(ERP)、汽车经销商管理系统(CRM)、制造执行系统(MES)进行集成,实现数据在系统间无缝传输。

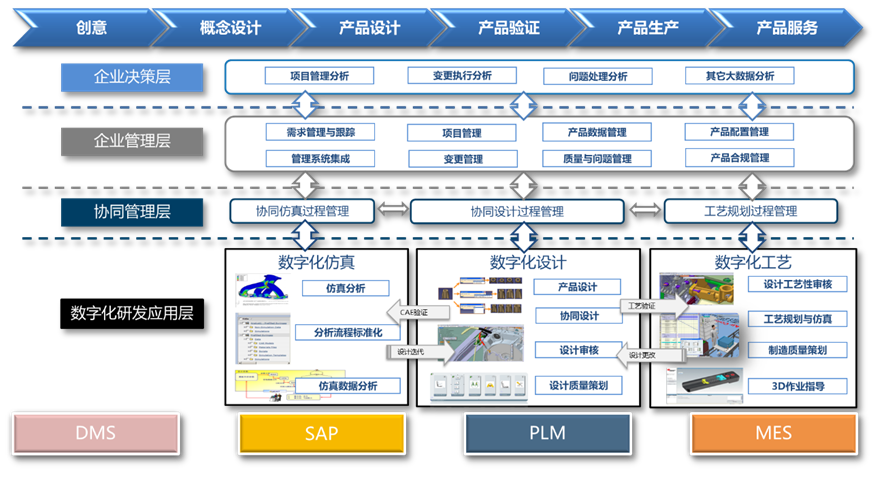

图3. 达索系统3D体验平台整体规划
02
数字化工艺方案的应用
下文主要分享在OEM企业的车身冲压工艺数字化解决方案。

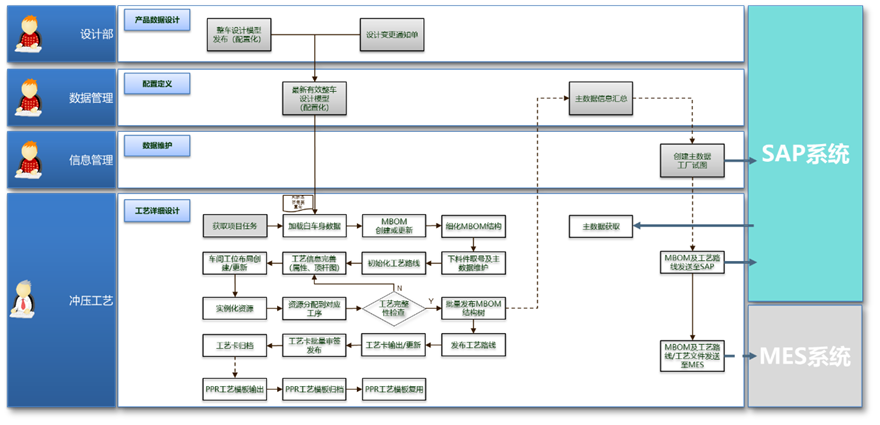

图4. 冲压业务流程
PPR Context数据模型,是达索系统3D体验平台核心工艺模型,不仅包含产品(Product)数据节点,还包含产品制造结构(MBOM)、工艺路线(Process)和制造相关的逻辑/制造资源(Resource)节点。它们并不是独立存在的,而是存在内部关联关系(Scope)或实施关系(Implement Link),这种关系有助于工艺工程师通过工艺信息定位产品信息,以及在完成工程变更后,快速响应工程变更。

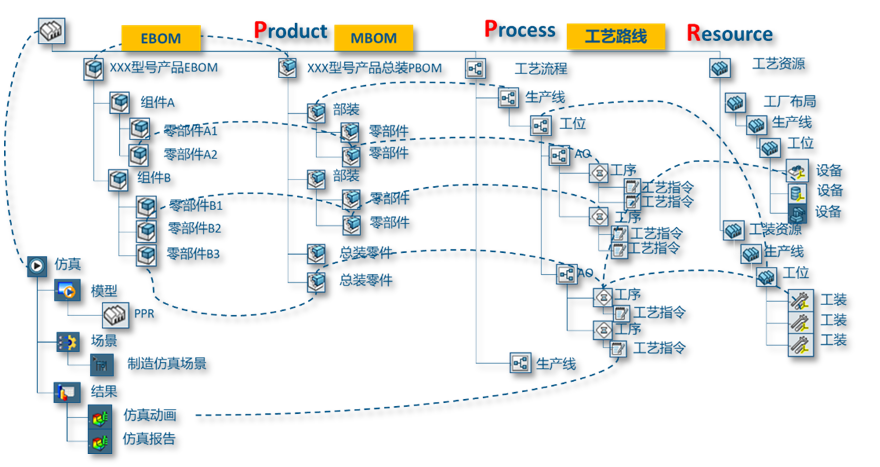

图5. 核心工艺模型
MBOM管理
01

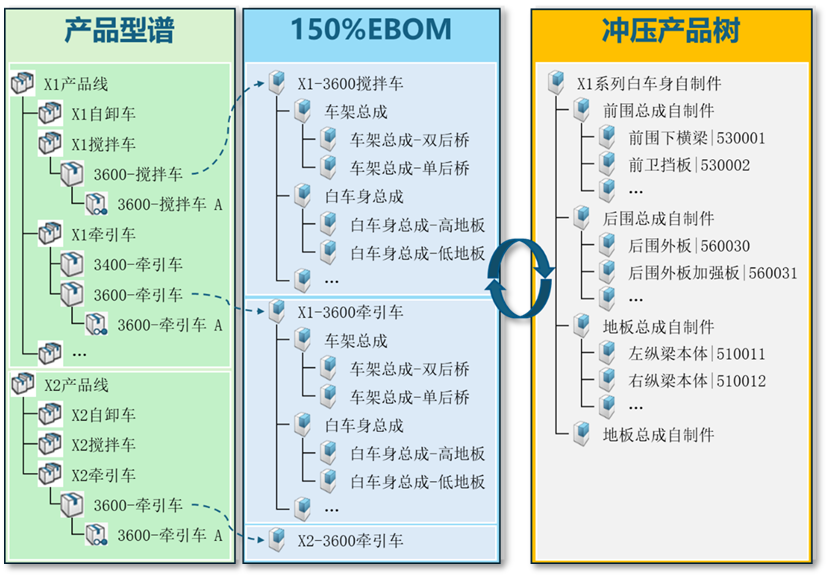

冲压产品树管理
02
MBOM定义
车身冲压工艺属于零件级加工工艺,是基于白车身单件开展工艺规划工作。为了便于工艺工程师管理车系下所有车型白车身冲压MBOM数据,白车身件在一套MBOM结构中定义及维护,并进行独立的生命周期管理,提高MBOM管理效率。

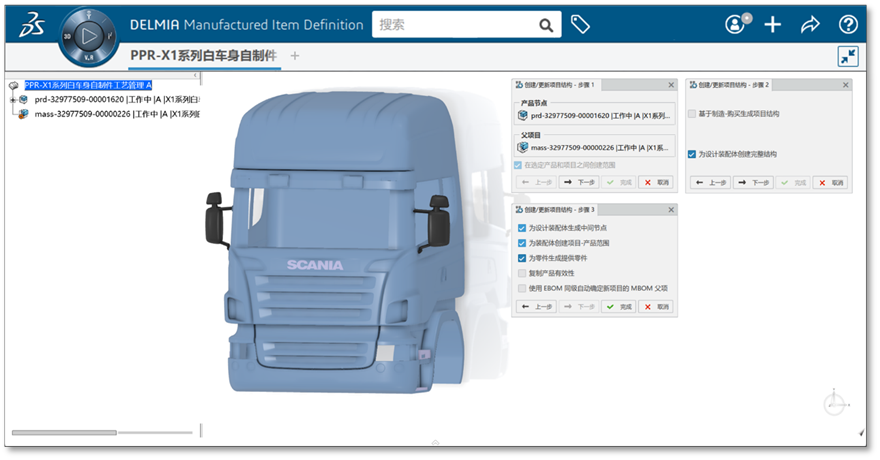

基于自定义的车身冲压产品结构树及既定MBOM组织业务规则,自动创建MBOM结构,并继承EBOM物料编码、单位及材质等关键属性参数。

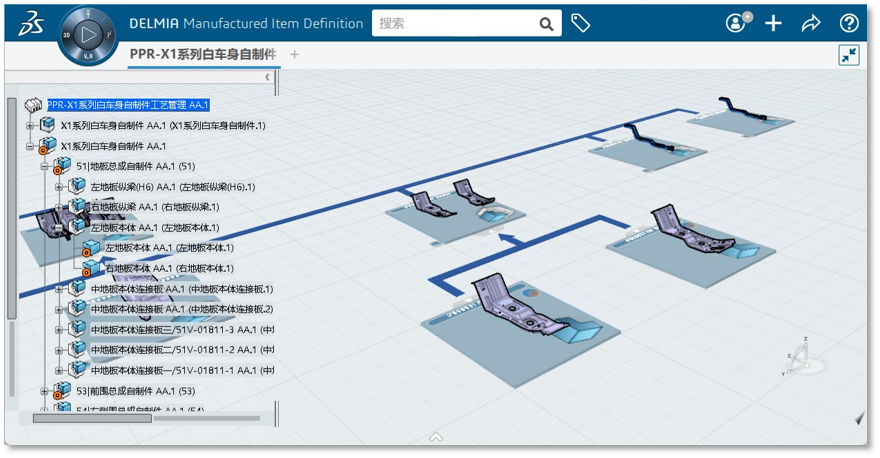

图7. MBOM创建或更新
03
合模件管理
为了减少模具研发、管理维护以及生产的成本,提高生产效率,对白车身中部分左右对称件进行共模生产。在白车身冲压MBOM初始化完成后,对合模件MBOM结构进行调整,便于定义后续产生的过程件以及原材料用量。
04

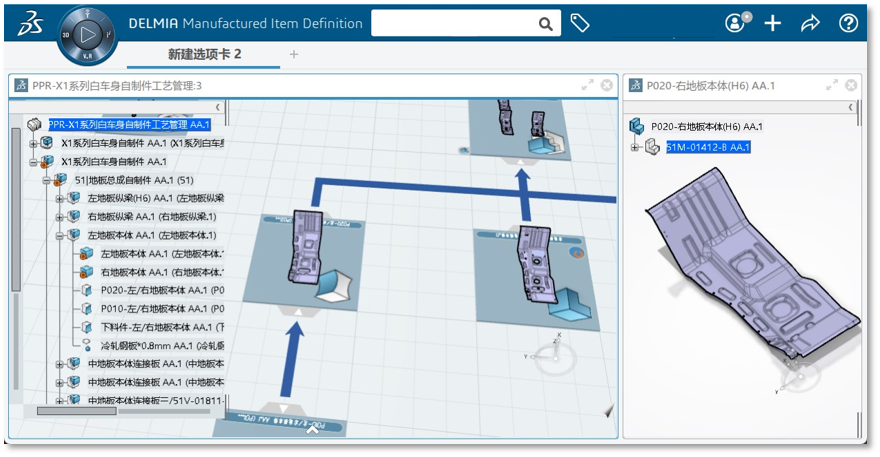

过程件定义
05

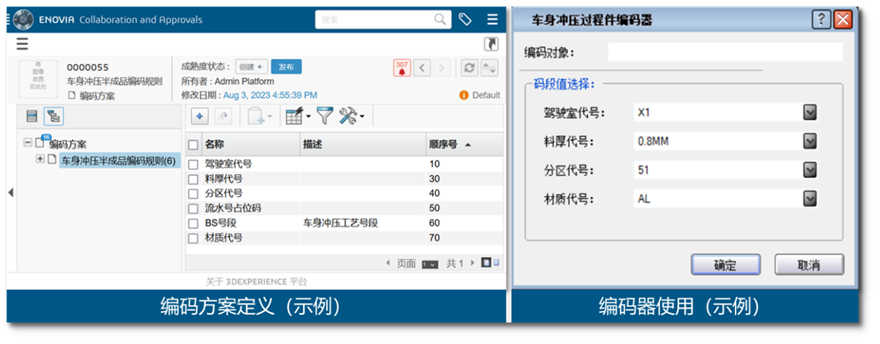

编码管理
工艺路线管理
01
工艺路线定义
02

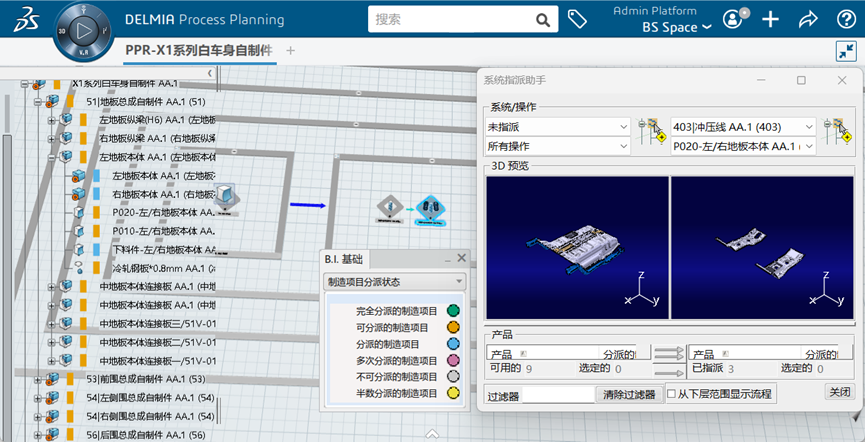

MBOM物料分配
03

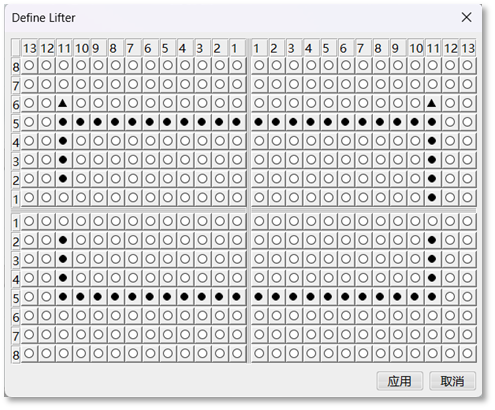

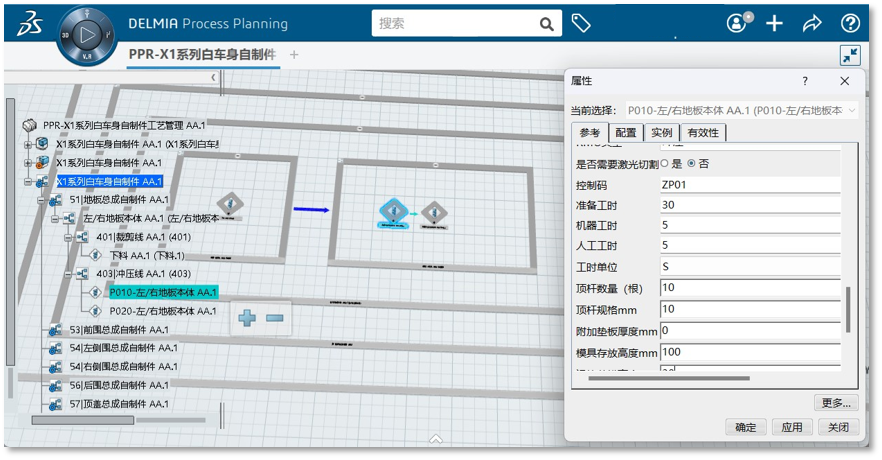

顶杆图定义

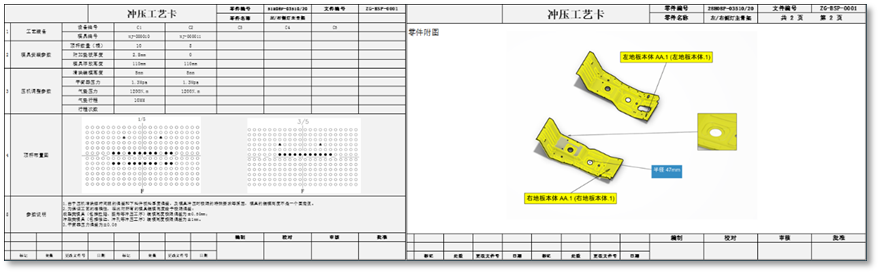

作业指导书定义及输出
01

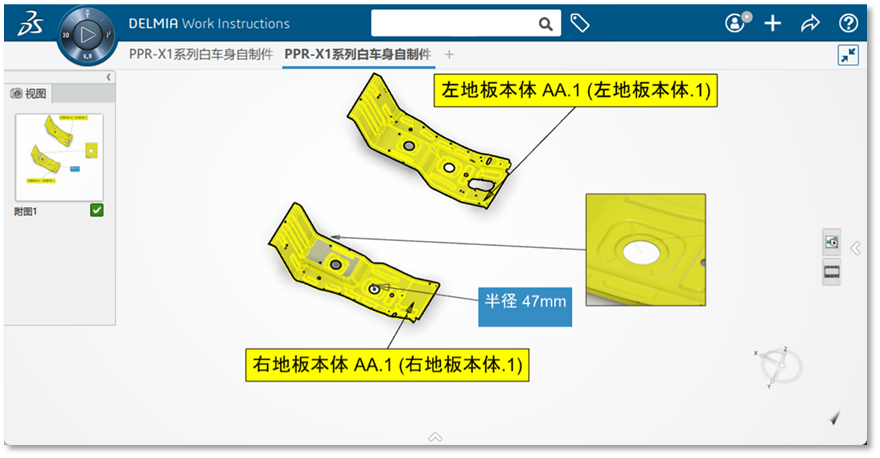

工艺附图定义
02
作业指导书输出
集成管理
图16. 系统集成示意图

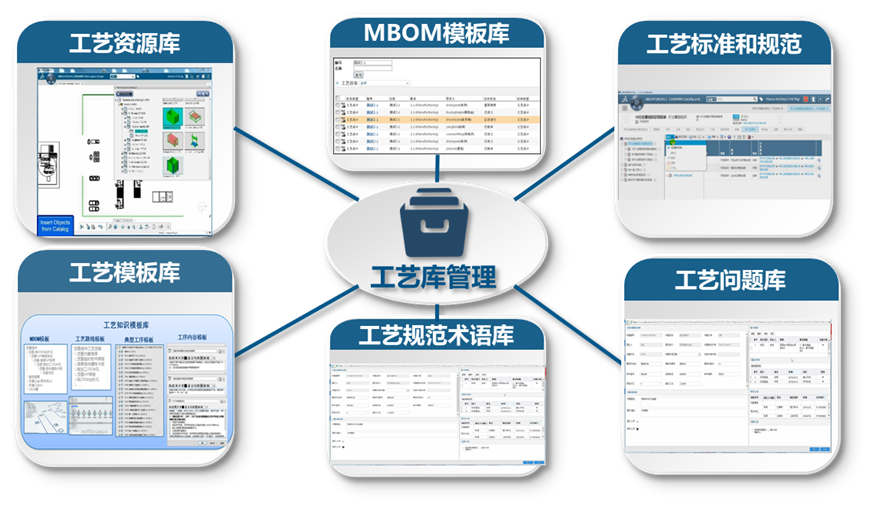

工艺知识库管理
工艺知识库帮助工程师将工艺经验、技术知识和最佳时间进行整理、存储和分享,促进知识传承和共享,提高企业生产效率及产品质量。工艺知识库中的数据信息可为管理者提供决策支持,帮助其不断优化工艺流程,实现持续改进和创新。
图17. 工艺知识库
01
总结
3DE数字化工艺解决方案是一种综合的技术方案,高度协同的“面向制造”的设计环境,实现基于单一数据源的3D可视化的用户体验和沟通。通过工艺流程和数据模板固化企业知识,实现知识在企业内共享,提高工艺设计的规范性、一致性和重用率。通用的数据源与流程,可以根据不同工厂快速调整工艺制造流程,缩短生产规划周期,减少试运行时间,实现产品快速投产。
近期直播安排
时间:2024年6月25日,19:30~20:30
主题:使用CATIA V5关联设计方法论创建设备底座

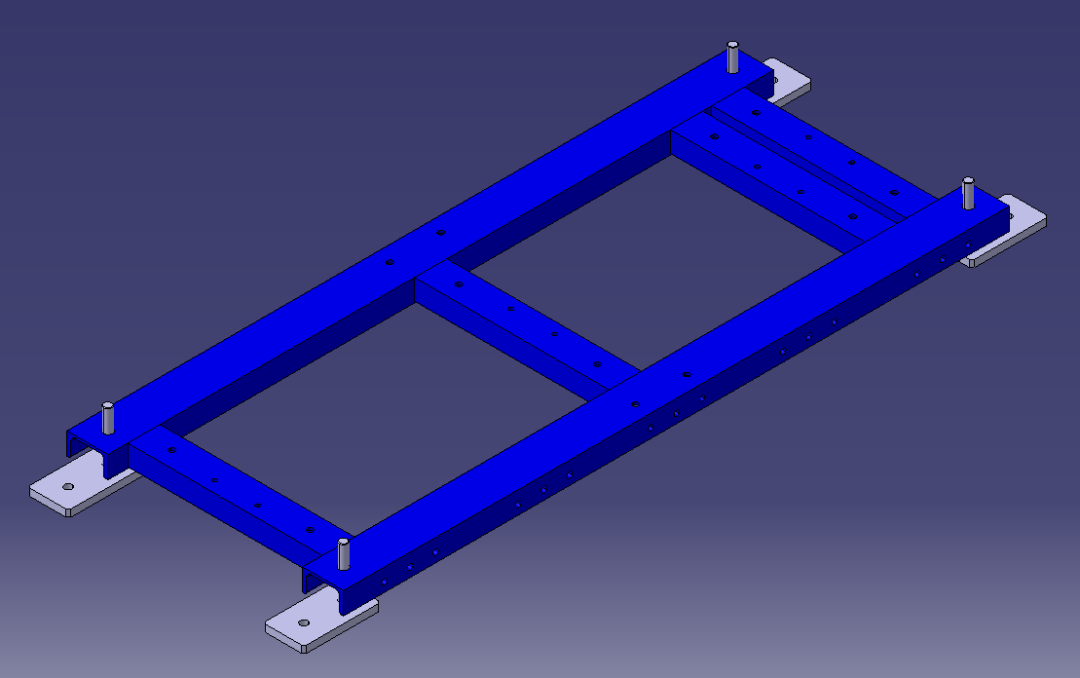

课程简介:设备底座是非标自动化行业最常见的结构件,外形一般比较简单,主要是实现放置、支撑的稳固作用。但是如何使用CATIA V5实现设备底座的三维参数化设计,并且方便设计变更,很多用户并不是很清楚。
