建筑基础是建筑物的支撑系统，承受着整个建筑结构的重量和荷载。立轴破基础结构的稳定性是确保建筑安全的关键因素。CAE仿真技术通过建立准确的数值模型，可以更精确地模拟和分析基础立轴破基础结构的行为，包括各种荷载条件下的应力、位移和变形、弯矩图、剪力图等。

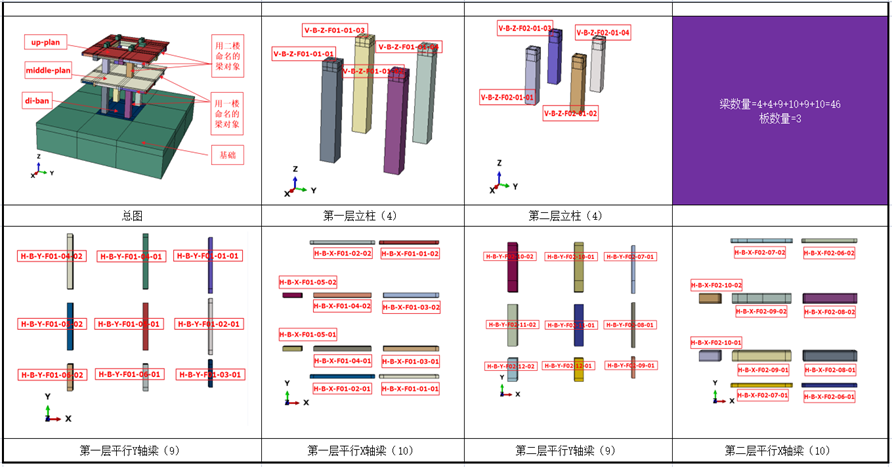

图. 仿真分析工程案例
传统计算方法主要依赖于手工计算和经验公式，对于复杂的结构和非线性问题，往往无法提供准确的结果。此外，传统方法通常需要做出各种假设和简化，忽略了结构的真实行为，导致计算结果的不准确性和工程安全性的隐患。
模态仿真是建筑结构分析中常用的一种方法。通过对立轴破基础结构进行模态分析，可以获得结构的固有频率、振动模态。这对于评估结构的动态响应和振动特性非常重要。CAE仿真技术能够有效地模拟和分析结构的模态行为，帮助工程师更好地了解结构的振动特性，并采取相应的措施进行优化设计。

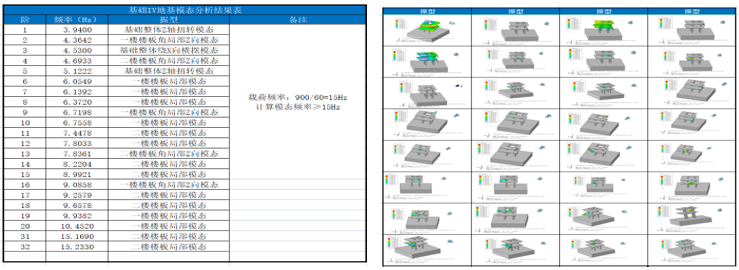

图. 模态仿真结果
稳态静力学仿真是CAE仿真技术的重要应用之一。通过建立基础立轴破基础结构的有限元模型，考虑材料的非线性特性、接触约束和荷载的作用，可以准确地预测结构的位移、应力、变形弯矩、剪力及弯矩剪力图情况。与传统方法相比，稳态静力学仿真能够更全面、准确地评估结构的性能，并为工程师提供优化设计的依据。

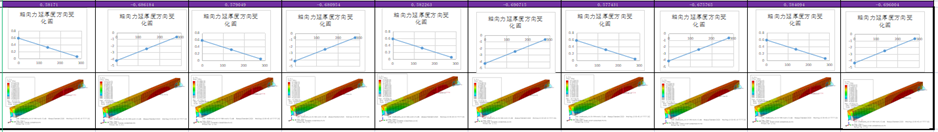

图. 应力变形结果

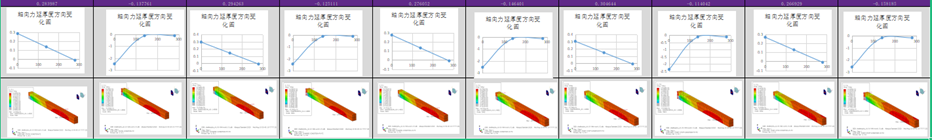

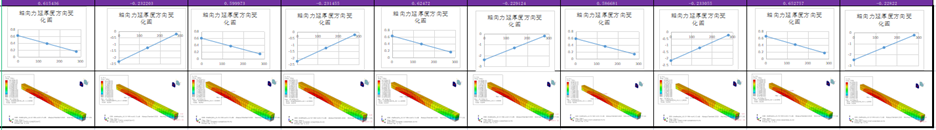

图. 弯矩、剪力图
瞬态动力学仿真是研究结构在动态载荷下的响应和振动行为的方法。CAE仿真技术可以模拟各种动态载荷条件下的基础立轴破基础结构响应，包括地震、风荷载和爆炸载荷等。通过瞬态动力学仿真，我们可以更准确地评估结构的抗震性能和耐久性，指导结构设计和加固工作。

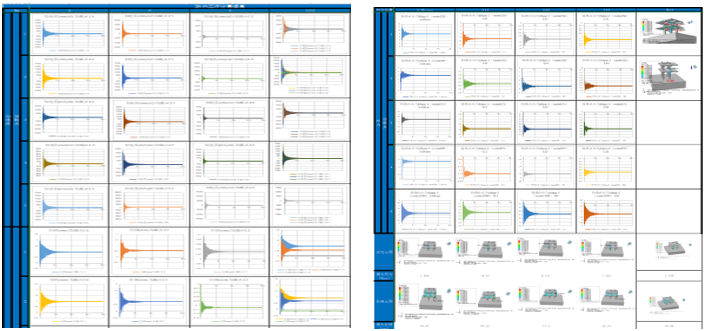

图. 瞬态动力学分析结果
相比传统方法，立轴破基础结构CAE仿真技术具有以下优势：
1. 精确性：CAE仿真技术能够考虑更多的参数和影响因素，提供更准确、可靠的分析结果。
2. 全面性：仿真方法可以同时考虑结构的静态和动态响应，提供更全面的结构评估。
3. 可视化：CAE仿真技术通过可视化结果，使工程师能够直观地了解结构的行为和性能，便于做出优化设计决策。
4. 效率性：传统计算方法通常耗时较长，而仿真技术可以通过并行计算和优化算法提高计算效率，加快设计周期。
借助CAE仿真技术，能够更准确地评估结构的性能和行为，从而优化建筑设计。通过仿真分析，可以确定合理的结构尺寸、材料选择和加固方案，提高结构的稳定性和安全性。此外，仿真技术还能够帮助工程师预测结构在不同荷载下的响应，指导结构的设计和施工过程，减少潜在的风险和成本。
CAE仿真技术的发展为建筑工程带来了全新的分析和设计手段。通过稳态静力学仿真、模态仿真和瞬态动力学仿真等方法，能够更准确、全面地评估和优化建筑结构的性能。与传统计算方法相比，CAE仿真技术具有更高的精确性、全面性和效率性。因此，建议工程师在设计过程中充分利用仿真技术，突破传统计算的限制，为建筑工程提供更安全、可靠的解决方案。
感谢：中国电建集团成都勘测设计研究院有限公司-施工部/建材工程室-提供仿真模型及仿真结果数据。
