干货分享 | 使用 CST Studio Suite 提升产品的电磁屏蔽效能

2024.08.06

干货分享 | 使用 CST Studio Suite 提升产品的电磁屏蔽效能(图1)

在不断发展的电子设计领域中,信号传输的完整性至关重要。随着系统频率的增加和设备的持续微型化,电磁干扰(EMI)对维持信号完整性和设备可靠性,构成了重大挑战。为了应对这一挑战,工程师转向使用CST Studio Suite,强大的三维全波电磁仿真工具,来模型化和改善连接器的电磁屏蔽。本文探讨了如何使用 CST Studio Suite 进行电磁屏蔽仿真,以及如何在产品设计中发挥重要作用。

01

电磁屏蔽的作用


电磁屏蔽有2个重要作用:(1)保护敏感的电子组件免受外部噪声的影响;(2)防止连接器自身成为电磁干扰的源头。适当的屏蔽,可以确保连接器不会破坏数据传输,也不会干扰附近的电子设备。在高频或充满电子设备的环境中,屏蔽的质量,是决定设备成败的重要指标,好的屏蔽让设备功能最佳。

02

电磁屏蔽的概念


  • 电磁屏蔽:

一种由导电和/或磁性材料制成的装置,用于隔离空间的两个区域,使一个区域有一些电磁能量,另一个区域没有任何电磁能量。

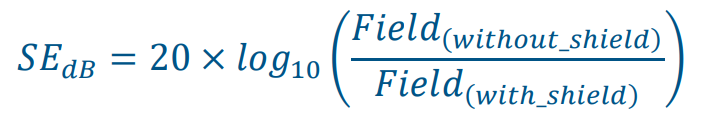

  • 屏蔽效能:

一种测量电磁屏蔽效率的方法,它由以下公式给出:

干货分享 | 使用 CST Studio Suite 提升产品的电磁屏蔽效能(图2)

干货分享 | 使用 CST Studio Suite 提升产品的电磁屏蔽效能(图3)


03

为什么使用CST Studio Suite 进行仿真?


CST Studio Suite 是一个全面的工具,非常适用于 3D 模拟电磁场及其与物理结构的交互。它特别擅长处理电磁屏蔽应用中典型的复杂几何形状和高频率。以下是 CST Studio Suite 的几个突出优点:

  • 精确性:CST 集成有八种时域频域全波算法和二种高频算法:时域有限积分、时域TLM算法、频域有限积分、频域有限元、模式降阶、矩量法、多层快速多极子、本征模、多层平面矩量法、物理光学、弹跳射线法,还具有各类低频算法和各类专用求解技术,例如Cable Studio等等,是目前电磁场软件中拥有算法最多的软件。这些强大求解器能够应对各种尺度场景下的问题,提供高精度结果,对于准确预测铲平周围的电磁行为至关重要。

  • 速度:CST具有时域有限积分(FIT)和时域传输线矩阵(TLM)两种高效的时域算法,它提供快速的仿真能力,支持精简模型,支持任意时域信号作为激励,在宽带电磁兼容问题、复杂CAD模型、系统级电磁兼容问题以及瞬态电磁兼容问题(比如ESD、Lightning、EMP)等仿真中具有不可比拟的优势。

  • 集成:CST Studio Suite 可以与其他 CAD 软件无缝集成,便于导入和导出几何数据。高级可视化:该软件提供高级可视化工具,帮助工程师更好地理解电磁场分布,并识别设计中的潜在问题区域。

04

使用CST Studio Suite进行电磁屏蔽仿真展示


客户遇到问题电磁屏蔽是产品设计中重要的一环,较差的电磁屏蔽设计会产生不必要的电磁泄露,从而对周围的其他零部件产生影响。然而,如何有效的评估产品外壳的屏蔽效果一直是仿真中需要解决的问题。
问题解决方案CST中提供了内置的后处理模板,可以快速简便得进行设置,并得到全测试频段的电磁屏蔽效能指标。


1. 模型仿真前处理:

干货分享 | 使用 CST Studio Suite 提升产品的电磁屏蔽效能(图4)

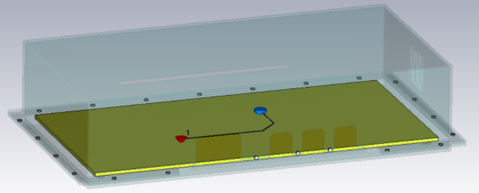

以上图PCB模型为例:

  • 金属外壳的材料定义为镁,PCB的材料定义为铜,这些材料的type选为适合高频应用的有损金属类型(lossy metal)。同时,这些常规材料也都可以从材料库中直接加载;

  • 激励源为图中红色的离散端口,走线的另一端蓝色为高阻抗负载;

  • 仿真的频率为1~1000MHz。


2. 定义问题:

电磁屏蔽效能仿真的关键在于需要至少两个仿真模型。一个为产品没有屏蔽层的仿真模型;另一个为带有屏蔽层的仿真模型。

CST工作是套装具有强大的二维/三维场路协同功能,可以方便的切换到设计工作室对三维模型进行后处理。

在建模时,可以在微波工作室中直接建立有屏蔽层的模型,然后点击窗口下方的‘Schematic’切换到设计工作室,添加多个任务(Task)。


干货分享 | 使用 CST Studio Suite 提升产品的电磁屏蔽效能(图5)

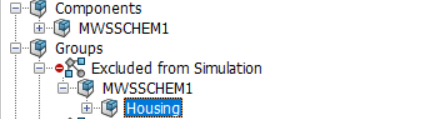

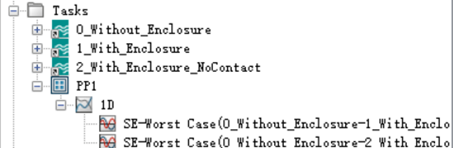

如上图所示,1号Task就是带有屏蔽层的模型;0号Task就是没有屏蔽层的模型。点击0号Task,会重新进入到三维界面,只需将建立好屏蔽层部分拖拽到Groups下的‘Excluded from Simulation’组中即可。


干货分享 | 使用 CST Studio Suite 提升产品的电磁屏蔽效能(图6)


3. 网格划分:

CST Studio Suite 会对模型自动进行网格划分,将模型离散化为可以用来数值求解方程的有限单元。


干货分享 | 使用 CST Studio Suite 提升产品的电磁屏蔽效能(图7)

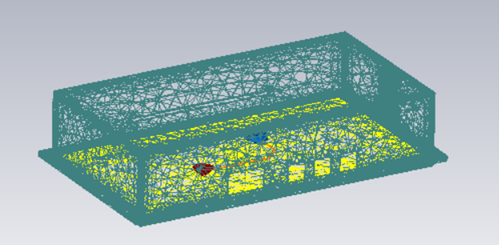

图. 网格模型


干货分享 | 使用 CST Studio Suite 提升产品的电磁屏蔽效能(图8)

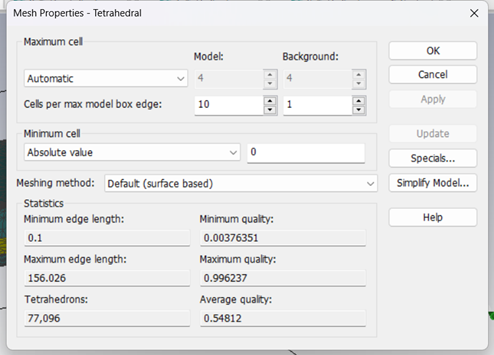

图. 全局属性设定


4. 仿真前的最后设置:

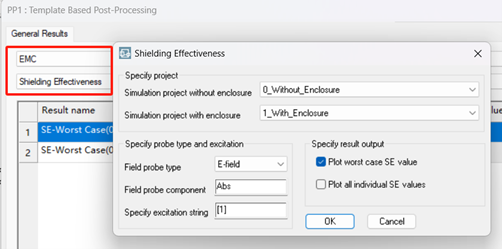

屏蔽效能仿真,我们希望能直观地看到屏蔽效能相关的指标。在CST中,内置了后处理模板:


干货分享 | 使用 CST Studio Suite 提升产品的电磁屏蔽效能(图9)


5. 仿真计算


6. 后处理:

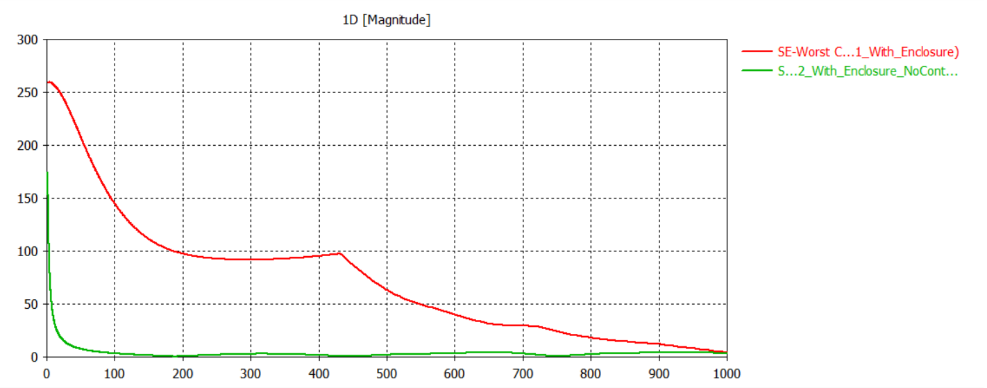

仿真完成后,我们可以查看两个模型(有/没有屏蔽层)在整个仿真频率下的金属屏蔽效能。如果有两个或以上不同的屏蔽方案, 则可以像图中一样对比两个屏蔽效能的优劣。


干货分享 | 使用 CST Studio Suite 提升产品的电磁屏蔽效能(图10)

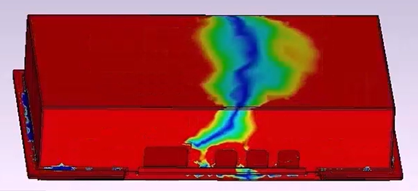

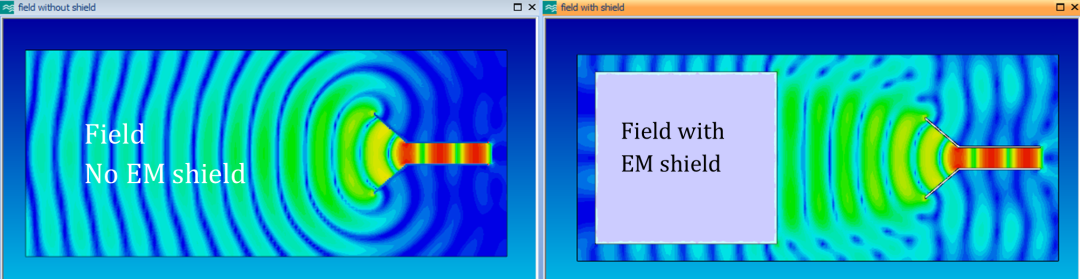

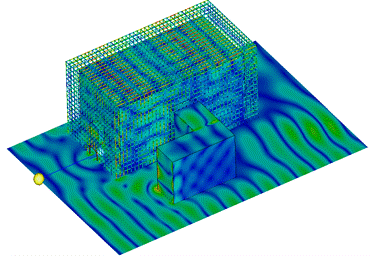

当然,我们也可以在三维里查看电场、磁场等三维的场图。


干货分享 | 使用 CST Studio Suite 提升产品的电磁屏蔽效能(图11)


干货分享 | 使用 CST Studio Suite 提升产品的电磁屏蔽效能(图12)

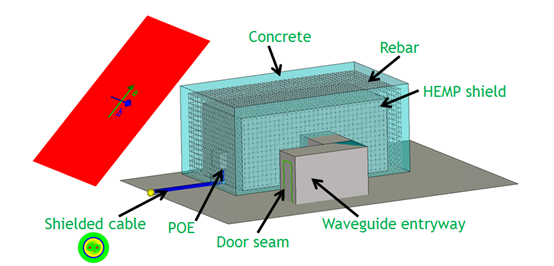

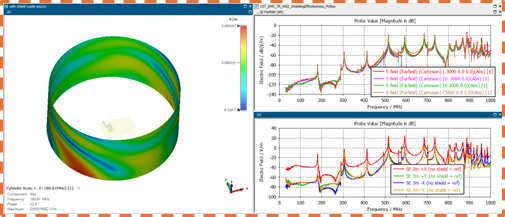

其他同类工程案例:

干货分享 | 使用 CST Studio Suite 提升产品的电磁屏蔽效能(图13)

干货分享 | 使用 CST Studio Suite 提升产品的电磁屏蔽效能(图14)

05

总结


随着电子领域的持续发展,产品中的电磁屏蔽的重要性只会增加。仿真提供了一种强有力的手段来导航这一复杂领域,帮助设计师不仅满足当今的需求,而且还能为未来的挑战创新。通过在设计过程早期整合先进的仿真技术,制造商可以在其电子产品中实现更高的性能、合规性和可靠性。
